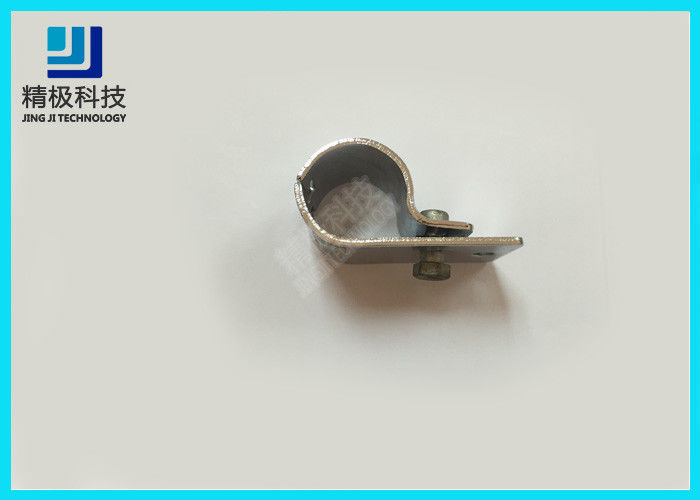

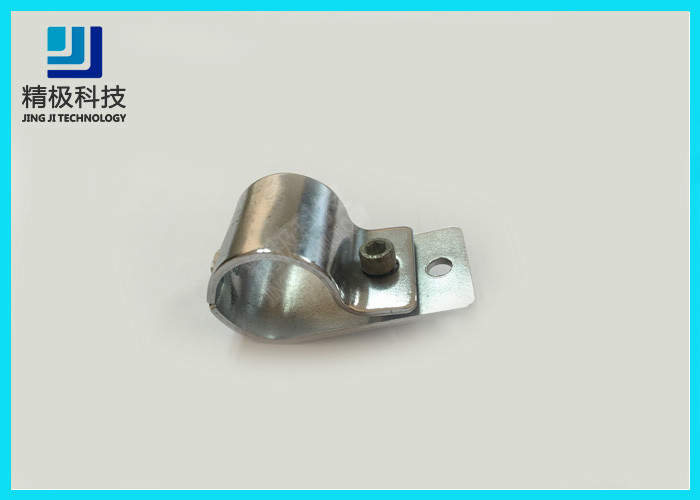

CRS Cold Rolled Steel Clamp Metal Pipe Bracket dengan Glossy Finish

Sepasang Pipa Permukaan Anti Permukaan Logam Anti-Statik Clamp Untuk Dukungan Lampu HJ-13D

Deskripsi:

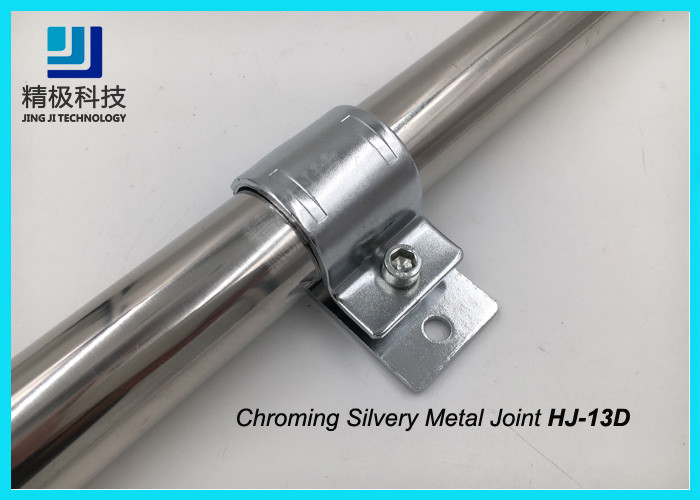

HJ-13D adalah konektor anti-statis logam yang memungkinkan Anda menghubungkan pipa dengan permukaan. Konektor ini adalah pilihan utama jika Anda perlu mengamankan permukaan dengan kokoh ke struktur Flexpipe Anda. Jika Anda ingin membuat beberapa jangkar dan titik dukungan, konektor ini adalah solusi terbaik dalam sistem Flexpipe. Tidak seperti solusi klem lainnya di sistem, yang satu ini akan menciptakan tampilan yang paling seragam.

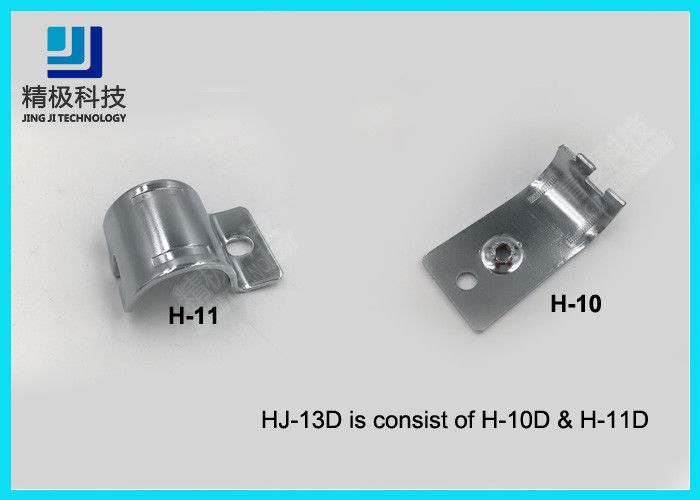

Gabungan ini menghilangkan kebutuhan untuk menggunakan EMT-1 dan AO-SHIM yang menyertainya. Hal ini dimungkinkan karena Connector sendiri bertindak sebagai shim. Solusi ini menciptakan ikatan yang lebih kuat antara pipa dan permukaan. Untuk merakit HJ-13D, Anda perlu mengelompokkan H-10D dan H-11D dengan satu baut M6-12 dan satu kacang M6.

HJ-11D adalah satu-satunya sambungan dalam sistem Flexpipe yang tidak menggunakan baut konektor standar. Pastikan Anda telah memilih baut yang tepat saat membeli komponen yang diperlukan untuk merakit sambungan logam ini. Baut kanan untuk sambungan ini adalah M6-12, yang membutuhkan sebuah M6.

Kombinasi:
satu HJ-13D digabungkan dengan 1 buah H-10D dan 1 buah H-11 dan 1 set M6 * 12Silvery
Ini digunakan untuk hubungan kuat antara pipa komposit dan pelatnya.
Paduan Meta Chroming dengan pipa PE anti-statis Hitam dapat dipasang ke meja kerja ESD atau sistem rak pipa.

Sambungan logam tersedia sebagai komponen H (28mm) atau set sendi HJ (28mm).

Komponen-komponen H digabungkan bersama dengan mur dan baut berukuran biasa untuk membentuk set sendi HJ.

Semua set bersama Logam dirancang untuk menampung mur sehingga hanya kunci pas hex sederhana yang diperlukan untuk perakitan atau pembongkaran.

Sambungan logam Chorming tersedia untuk digunakan dengan pipa penguat ESD rated untuk struktur pada aplikasi anti-statis.

CARA INSTAL

1 - Pastikan Anda memiliki bagian berikut ini:
1H-10D
1 H-11D
1 M6-12
1 M6
1 pipa 28mm pilihan Anda
1 kunci pas 5mm
2-Ambil konektor H-10D dan konektor H-11D dan kelompokkan di sekitar pipa PE1.
3-Ambil baut M6-12 dan mur M6 dan masukkan ke lubang yang sesuai. Pastikan untuk memasang baut di sisi yang lebih mudah diakses.
4- Kencangkan benar-benar mur M6-12bolt dan M6 bersamaan sampai HJ-13D menempel kuat pada pipa PE1. Sebuah kekuatan sebesar 9,8 Nm direkomendasikan untuk langkah ini.
5 - Perbaiki HJ-13D di permukaan pilihan Anda dengan satu sekrup yang sesuai untuk permukaan pilih.

Keuntungan:
1. Pipa fleksibel terdiri dari tabung baja berkualitas tinggi dengan perawatan permukaan berkualitas tinggi.
2. Permukaan luar terdiri dari lapisan plastik khusus dan lapisan permukaan dalam.
3. Produk ini memiliki kelebihan penampilan cantik, wear-resisting, bright luster dan bebas polusi.
4. Ini adalah pengganti ideal untuk produk stainless steel.
5. Permukaan perawatan khusus tanpa Sudut akut, sama sekali menghindari menyebabkan tubuh manusia, asesoris dan asesorisnya, dan barang lainnya antara menusuknya

Fitur:
1. Fleksibel dan kreatif: struktur sederhana, dan kreativitas Anda bisa digunakan.
3. Fleksibilitas: struktur modular, mudah direstrukturisasi, membuat Anda selalu memiliki perasaan segar.
4. Keselamatan: Permukaan plastik pipa fleksibel untuk mengurangi risiko cedera pada pekerja di tempat kerja
5. Perlindungan lingkungan: produksi bebas polusi, komponennya benar-benar dapat didaur ulang, dan menghilangkan limbah, yang sepenuhnya sesuai dengan konsep perlindungan lingkungan internasional.
6. Mekanika tubuh: kunci pas heksagonal M6 tunggal dapat menyelesaikan proses instalasi. Konsep multi guna digunakan untuk memberikan permainan penuh untuk keuntungan ekonomi.

Aplikasi:
Flow Rack
Memegang persediaan kontainer yang luas untuk area produksi pakan dengan jalur pengembalian yang cukup untuk menampung wadah yang dikosongkan.
Angled Flow Rack
Lereng miring memanjang memungkinkan kontainer mengalir dari beban ke ujung pemetik sementara jalur kedua memiringkan kontainer untuk memudahkan pemetikan dan konten tampilan.
Rak Roda Supermarket
Tingkat serveral yang kuat dihubungkan dengan tanda kurung untuk menjaga jarak dan keselarasan sementara kepadatan tingkat tinggi memberikan pemilihan urutan yang efisien.
Pipa & Sistem Bersama
Menyediakan kekakuan dan kekuatan untuk aplikasi industri tanpa memerlukan penyangga silang sambil menyampaikan kotak atau plastik.

ESD Cart dan Assembly Station

Ini dirancang untuk menangani prosesor elektronik, chip, papan memori dan CPU selama perakitan dan transportasi.

Mobile Workstation dan Ergonomic Flow Rack

Ini menyimpan dan menyajikan komponen dan komponen ke teknisi di tempat kerja

Cradle Carts

Dengan desain dek terbuka mudah untuk memuat dan membongkar barang panjang dan rel samping mencegah peluncuran sementara desain kastor memberikan kemampuan manuver yang baik.

Keranjang Tray / Rack

Ini sangat ideal untuk menangani bagian-bagian dimana pemrosesan suhu tinggi dilibatkan, atau untuk operasi pengeringan dan pengeringan setelah pelapisan bagian atau finishing.

Perusahaan kita
Shenzhen Jingji Technology Co, Ltd (TOP-KING HK TERBATAS) Adalah manufactuer profesional untuk desain, produksi dan penjualan peralatan penyimpanan industri, peralatan produksi fleksibel, peralatan otomasi dan instrumen dan alat pengukur lainnya. Di samping itu, perusahaan mendistribusikan perangkat anti-statis.
Kami menyediakan rencana logistik yang komprehensif untuk menghindari pemborosan sumber daya dalam proses pembelian dan supply chain oleh manufaktur. Ini adalah tujuan utama kami untuk menyediakan semua pelanggan layanan penuh, untuk memenuhi permintaan pelanggan yang pasti. Untuk meningkatkan kualitas produk, dan untuk meningkatkan kepuasan pelanggan storage annd logistics seperti dalam automation industy. Kami adalah Direct Material Manufacturer dan supplier pipe and joint system, yang ergonomis dan dinamis.
