Konektor Pipa Chrome Bergerak Ganda dengan Piring Berkedip untuk Kapasitas Aliran Rack dan Conveyor

Sambungan Pivoting Double Angled untuk Kapasitas Aliran Rack dan Conveyor HJ-12D

Deskripsi:

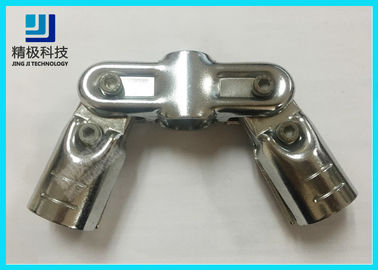

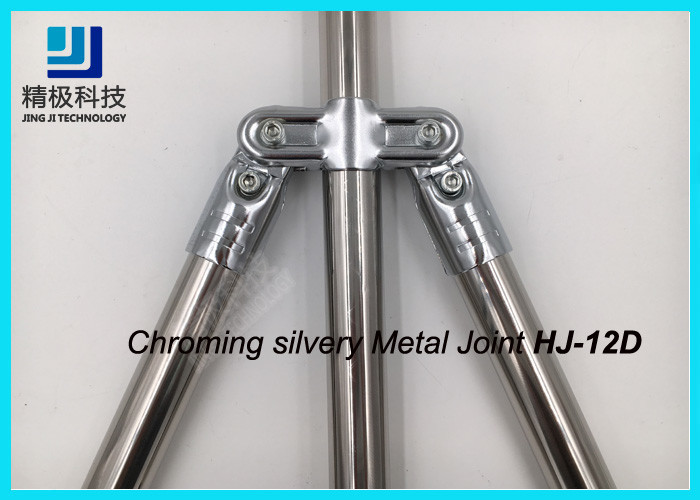

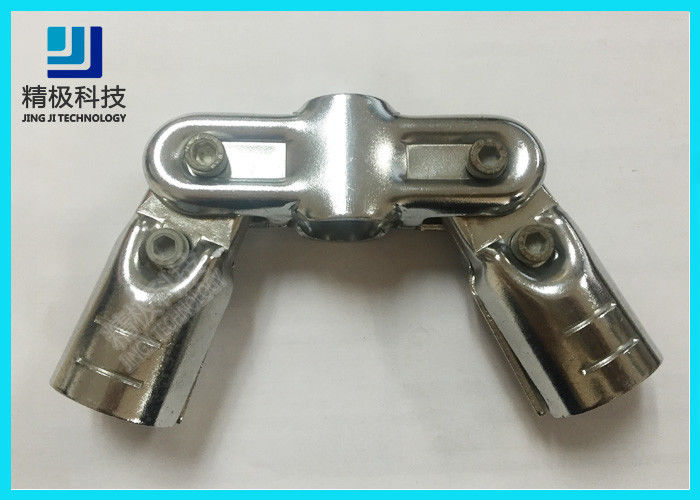

HJ-12D adalah konektor logam yang memungkinkan Anda membuat perpotongan tiga pipa dengan dua sudut yang dapat disetel. Cermin ini menggabungkan aplikasi konektor HJ-7D. Sambungan sudut ini memungkinkan Anda memiliki beberapa aplikasi seperti bracing, engsel, pengelompokkan, deportasi, dan banyak lagi. Setiap pipa samping bisa berputar hingga 175 derajat.

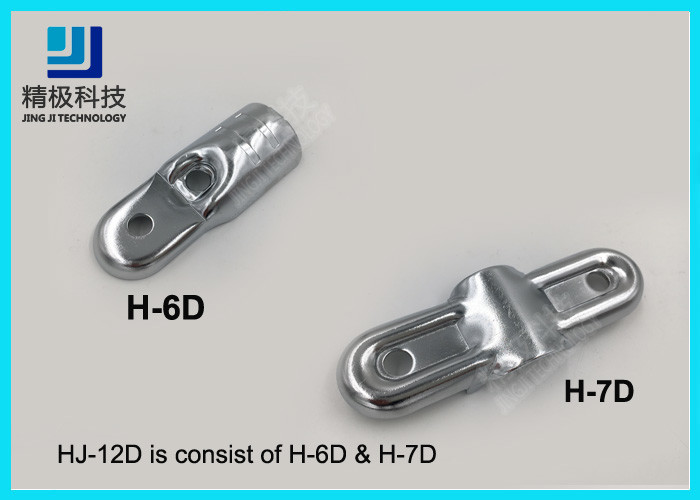

Keuntungan utama HJ-12D di atas HJ-7D adalah dua pipa Anda akan mulai dari titik yang sama dan akan memiliki efek struktural dan estetika yang sama. Tanpa HJ-12D Anda akan dipaksa untuk menempatkan dua HJ-7 di bawah yang lain. Melakukan hal itu akan memakan waktu dua kali lipat dari ruang HJ-12D dan akan menciptakan dinamika yang berbeda dalam kapasitas struktural struktur Anda. Untuk merakit HJ-12D, Anda perlu menempatkan dua H-6D bersama-sama dan dua pasang H-7D bersamaan, menghubungkan keduanya ke H-12D dengan total empat baut M6-25 dan empat mur M6.

Kombinasi:

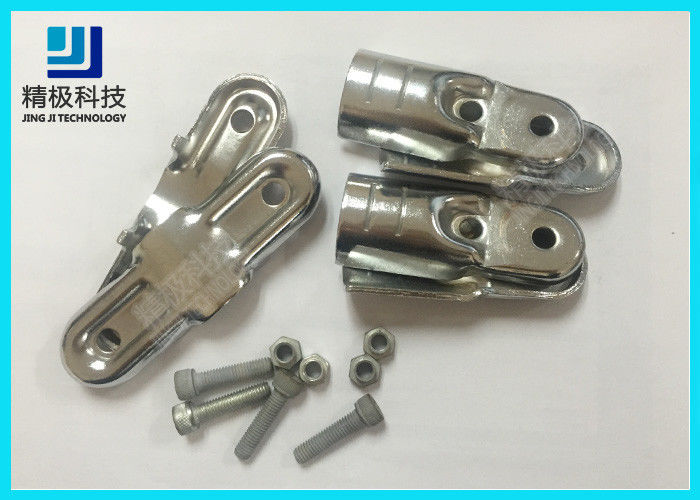

satu HJ-12D digabungkan dengan 2 buah H-7D dan 4 buah H-6 dan 4 set M6 * 25 Silvery
Ini digunakan untuk pembangunan tiga tabung senyawa dengan Sudut acak, yang terutama digunakan untuk memperkuat kekuatan keseluruhan
Paduan Meta Chroming dengan pipa PE anti-statis Hitam dapat dipasang ke meja kerja ESD atau sistem rak pipa.

BAGAIMANA CARA MENGINSTALL

1 - Pastikan Anda memiliki bagian berikut ini:
4 H-6D
2 H-7D
4 M6-25
4 M6
3 3 * 28mm pipa pilihan Anda
1 kunci pas 5mm

1- Ambil dua konektor H-6D dan kumpulkan kembali di sekitar pipa PE2.
3-Ambil baut M6-25 dan mur M6 dan masukkan ke lubang di dekat pipa PE2. Pastikan untuk memasang baut di sisi yang lebih mudah diakses.
4 - Kencangkan sepenuhnya baut M6-25 dan mur M6 bersama-sama sampai konektor H-6D terpasang dengan kuat ke pipa PE2. Sebuah kekuatan sebesar 9,8 Nm direkomendasikan untuk langkah ini.
5 - Ulangi langkah kedua, tiga dan empat dengan dua konektor H-6D dan pipa PE3 lainnya.

2 - Ambil konektor H-7D dan pasang di lokasi yang diinginkan pada pipa PE1.
5 - Sejajarkan bukaan konektor H-6D yang tersisa dengan yang H-7D.
6-Ambil dua baut M6-25 dan dua mur M6 dan masukkan ke dalam bukaan yang disebutkan pada langkah 7. Pastikan memasang baut di sisi yang lebih mudah diakses.
8 - Kencangkan sepenuhnya baut M6-25 dan mur M6 sampai HJ-12D menempel kuat ke semua pipa. Sebuah kekuatan sebesar 9,8 Nm direkomendasikan untuk langkah ini.

Keuntungan:
1. Pipa fleksibel terdiri dari tabung baja berkualitas tinggi dengan perawatan permukaan berkualitas tinggi.
2. Permukaan luar terdiri dari lapisan plastik khusus dan lapisan permukaan dalam.
3. Produk ini memiliki kelebihan penampilan cantik, wear-resisting, bright luster dan bebas polusi.
4. Ini adalah pengganti ideal untuk produk stainless steel.
5. Permukaan perawatan khusus tanpa Sudut akut, sama sekali menghindari menyebabkan tubuh manusia, asesoris dan asesorisnya, dan barang lainnya antara menusuknya

Fitur:
1. Fleksibel dan kreatif: struktur sederhana, dan kreativitas Anda bisa digunakan.
3. Fleksibilitas: struktur modular, mudah direstrukturisasi, membuat Anda selalu memiliki perasaan segar.
4. Keselamatan: Permukaan plastik pipa fleksibel untuk mengurangi risiko cedera pada pekerja di tempat kerja
5. Perlindungan lingkungan: produksi bebas polusi, komponennya benar-benar dapat didaur ulang, dan menghilangkan limbah, yang sepenuhnya sesuai dengan konsep perlindungan lingkungan internasional.
6. Mekanika tubuh: kunci pas heksagonal M6 tunggal dapat menyelesaikan proses instalasi. Konsep multi guna digunakan untuk memberikan permainan penuh untuk keuntungan ekonomi.

Aplikasi:
Flow Rack
Memegang persediaan kontainer yang luas untuk area produksi pakan dengan jalur pengembalian yang cukup untuk menampung wadah yang dikosongkan.
Angled Flow Rack
Lereng miring memanjang memungkinkan kontainer mengalir dari beban ke ujung pemetik sementara jalur kedua memiringkan kontainer untuk memudahkan pemetikan dan konten tampilan.
Rak Roda Supermarket
Tingkat serveral yang kuat dihubungkan dengan tanda kurung untuk menjaga jarak dan keselarasan sementara kepadatan tingkat tinggi memberikan pemilihan urutan yang efisien.
Pipa & Sistem Bersama
Menyediakan kekakuan dan kekuatan untuk aplikasi industri tanpa memerlukan penyangga silang sambil menyampaikan kotak atau plastik.



Shop Floor Display Board
Ini adalah alat yang ideal untuk digunakan di lantai toko, di departemen produksi, dan dalam pengaturan instruksional.

Pipa Arus Rack & conveyor jalur perakitan

Menyediakan kekakuan dan kekuatan untuk aplikasi industri tanpa memerlukan penyangga silang sambil menyampaikan kotak atau plastik.

Lereng untuk memungkinkan kontainer mengalir dari ujung beban untuk memilih komponen posisi akhir yang dekat dengan pekerja yang membantu mengurangi cedera gerak yang berulang.
