Flexpipe Creform ESD Pipe Rack System Konektor Pipa Chrome Siku Logam Bersama

Siku-Siku Logam Anti-statis Sikat Untuk Pembuatan Sistem Rak ESD Flexpipe HJ-15D

Deskripsi:

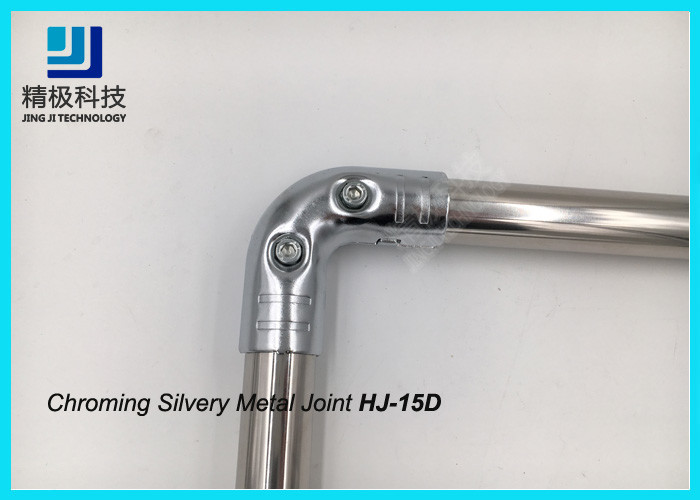

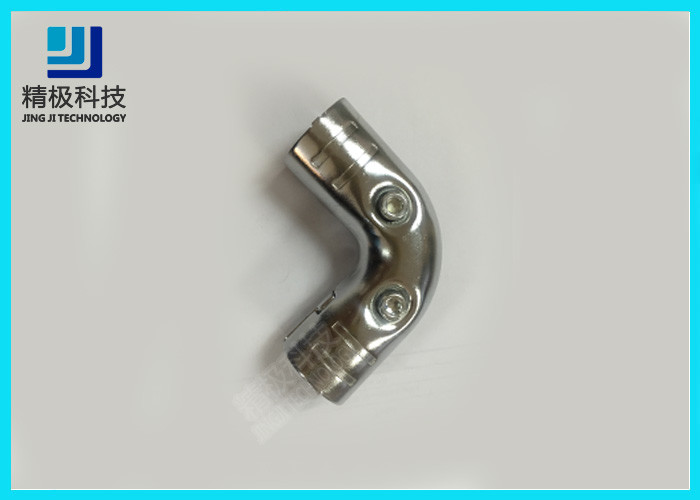

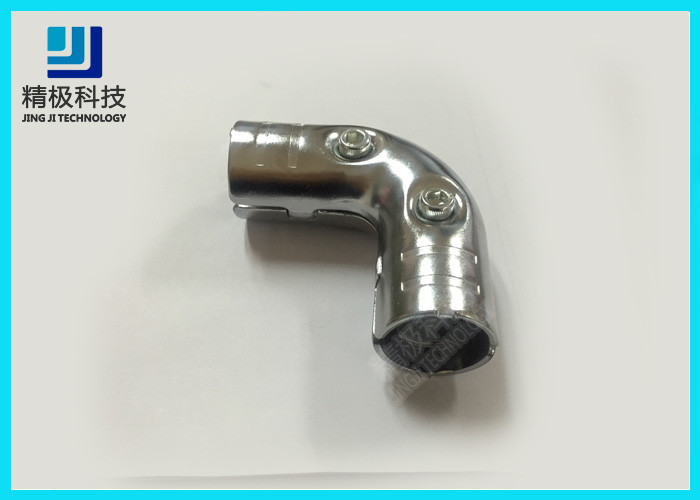

HJ-15D adalah gabungan anti-statis logam yang digunakan untuk menghubungkan dua pipa tegak lurus dan menghasilkan sudut bulat 90 derajat. Konektor ini hampir selalu digunakan untuk membangun segala macam pegangan ergonomis. Anda bisa dengan mudah membuat pegangan dengan konektor lain dari sistem Flexpipe. Yang ini, bagaimanapun, dirancang khusus untuk melakukannya. Bentuknya memberi pegangan alami dan perasaan nyaman.

Penggunaan HJ-15D begitu unik sehingga ketika menggunakannya, pengguna secara otomatis akan mengenali bahwa bagian struktur ini adalah pegangan dan bahwa ia harus menarik atau mendorongnya. Bila dikombinasikan dengan kapasitas rotasi sendi engsel kami, konektor ini dapat membuat pegangan berputar untuk memudahkan gerakan balik struktur Flexpipe. HJ-15D dilengkapi dengan delapan striations untuk pegangan dan empat lubang sekrup saat Anda perlu membangun pegangan yang bisa menarik gerobak besar dan berat.

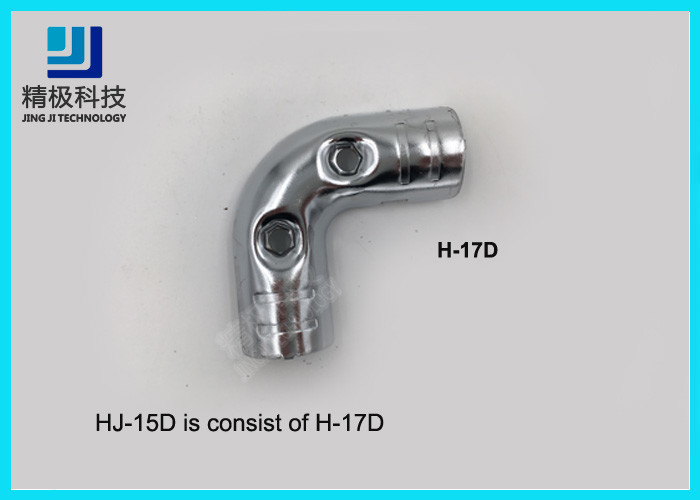

Untuk membuat HJ-15D, Anda perlu menggabungkan dua H-17D dengan dua baut M6-25 dan dua kacang M6.

Kombinasi:

satu HJ-15D digabungkan dengan 2 pcs H-17D dan 2 set M6 * 25 Silvery
Ini digunakan untuk konstruksi dua tabung senyawa dengan sudut 90 derajat , yang terutama digunakan untuk memperkuat kekuatan keseluruhan
Paduan Meta Chroming dengan pipa PE anti-statis Hitam dapat dipasang ke meja kerja ESD atau sistem rak pipa.




BAGAIMANA CARA MENGINSTALL

1 - Pastikan Anda memiliki bagian berikut ini:

2 H-17D

2 M6-25

2 M62

28mm pipa pilihan anda

1 kunci pas 5mm

1- Ambil dua konektor H-17D dan kelompokkan di sekitar pipa PE1 dan PE2.

2-Ambil dua baut M6-25 dan dua mur M6 dan masukkan ke lubang yang sesuai. Pastikan untuk memasang baut di sisi yang lebih mudah diakses.

3 - Kencangkan benar-benar baut M6-25 dan kacang M6 bersama-sama sampai H-17D menempel kuat ke kedua pipa. Sebuah kekuatan sebesar 9,8 Nm direkomendasikan untuk langkah ini.

Fitur:
1. Fleksibel dan kreatif: struktur sederhana, dan kreativitas Anda bisa digunakan.
3. Fleksibilitas: struktur modular, mudah direstrukturisasi, membuat Anda selalu memiliki perasaan segar.
4. Keselamatan: Permukaan plastik pipa fleksibel untuk mengurangi risiko cedera pada pekerja di tempat kerja
5. Perlindungan lingkungan: produksi bebas polusi, komponennya benar-benar dapat didaur ulang, dan menghilangkan limbah, yang sepenuhnya sesuai dengan konsep perlindungan lingkungan internasional.
6. Mekanika tubuh: kunci pas heksagonal M6 tunggal dapat menyelesaikan proses instalasi. Konsep multi guna digunakan untuk memberikan permainan penuh untuk keuntungan ekonomi.

Aplikasi:

AGV-Automatic Guided Vehicles

Operasi Ikhtisar tipe Knapsack multi-stasiun Jenis Knapsack AGV ini dapat mengirimkan material dengan rak Pallet Wheeled, kotak, silinder rolloing, dan kotak omset di bagian belakangnya Atas, atau dengan carrier yang ditarik, Melalui membaca posisi Mark, dapat memilih stasiun secara otomatis berhenti, dengan radius 300mm, radius balik, dan akurasi pengadukan +10mm. Telah dilengkapi dengan sensor penghambat pemindaian sektor dan perangkat anti-tumbukan mekanis.

Beberapa AGV dapat dikombinasikan bersama menjadi Sistem Produksi yang fleksibel, bukan jalur perakitan tradisional.

ESD Workstation / Flow Rack

Ini dibangun dengan pipa ESD, persendian berlapis nikel dan kastor ESD memiliki permukaan kerja angkat hidrolik dan rak arus bergerak untuk restocking yang mudah untuk perakitan produk sensitif statis.

Untuk menghilangkan ruang terbuang mempromosikan gerakan cepat dari stasiun ke stasiun tanpa langkah yang berlebihan dan meminimalkan jangkauan jarak.

Stand-Up Workstation

Ini untuk memenuhi pesanan bagian kemasan di sel atau departemen pengiriman mengakomodasi dua rekan kerja dan persediaan sambil juga menyediakan kemampuan pengembangan.

Mengapa memilih produk kami?
1) Kami adalah manufcture langsung dari sistem rack pipe, kami memproduksi semua rangkaian material untuk sistem rack pipe, seperti joint metal, plastic joint, lean pipe, roller track, aksesori untuk sistem rack pipe.
2) Kami memproduksi produk serise metal pipa ini selama lebih dari 10 tahun, pabrik earliesr memproduksi sistem rack pipe di Cina.

Perusahaan kita
Shenzhen Jingji Technology Co, Ltd (TOP-KING HK TERBATAS) Adalah manufactuer profesional untuk desain, produksi dan penjualan peralatan penyimpanan industri, peralatan produksi fleksibel, peralatan otomasi dan instrumen dan alat pengukur lainnya. Di samping itu, perusahaan mendistribusikan perangkat anti-statis.
Kami menyediakan rencana logistik yang komprehensif untuk menghindari pemborosan sumber daya dalam proses pembelian dan supply chain oleh manufaktur. Ini adalah tujuan utama kami untuk menyediakan semua pelanggan layanan penuh, untuk memenuhi permintaan pelanggan yang pasti. Untuk meningkatkan kualitas produk, dan untuk meningkatkan kepuasan pelanggan storage annd logistics seperti dalam automation industy. Kami adalah Direct Material Manufacturer dan supplier pipe and joint system, yang ergonomis dan dinamis.
