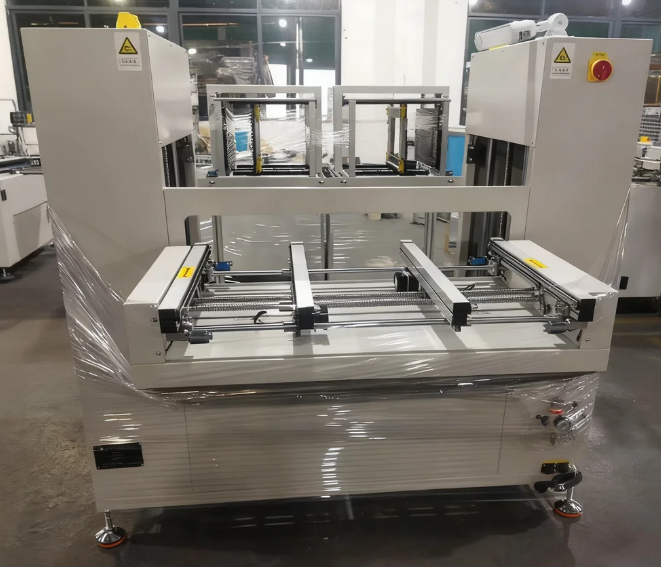

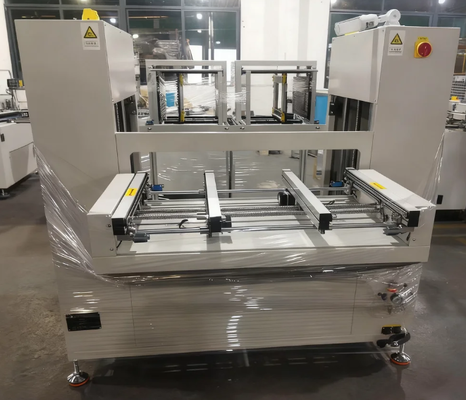

Ukuran Pcb 80 50-300 120mm Sistem penyimpanan komponen dan feeder menawarkan PLC Control Touch Screen Interface untuk pengolahan komponen

Deskripsi Produk:

Konveyor PCB SMT adalah peralatan penting yang dirancang untuk mengoptimalkan alur kerja dalam lini produksi Surface Mount Technology (SMT). Sistem konveyor ini dirancang khusus untuk memfasilitasi proses bongkar muat PCB yang efisien, memastikan pergerakan papan sirkuit tercetak yang lancar dan berkelanjutan di antara berbagai tahap perakitan. Dengan desain yang kokoh dan kemampuan kontrol yang canggih, Konveyor PCB SMT memainkan peran penting dalam meningkatkan produktivitas dan mempertahankan standar kualitas tinggi dalam manufaktur elektronik.

Salah satu fitur utama Konveyor PCB SMT adalah panjang konveyor yang dapat disesuaikan, yang biasanya berkisar antara 1000 mm hingga 3000 mm. Fleksibilitas ini memungkinkan produsen untuk menyesuaikan pengaturan konveyor sesuai dengan kebutuhan spesifik lini produksi mereka, mengakomodasi berbagai ukuran dan volume PCB. Panjang lintasan konveyor distandarisasi pada 300 mm, menyediakan platform yang andal dan konsisten untuk pengangkutan PCB. Hal ini memastikan bahwa papan dipegang dengan aman dan dipindahkan dengan presisi selama proses produksi.

Sistem konveyor beroperasi secara efisien dalam kisaran pasokan udara 4-6 Kgf/cm², yang menggerakkan komponen pneumatik yang bertanggung jawab atas kelancaran penanganan material. Tekanan udara yang terkontrol ini memastikan pengoperasian yang stabil dan mengurangi risiko kegagalan mekanis, sehingga berkontribusi terhadap ketahanan dan keandalan konveyor secara keseluruhan. Selain itu, metode penyesuaian lebar Konveyor PCB SMT ini bersifat manual, memungkinkan operator dengan cepat dan mudah memodifikasi lebar konveyor agar sesuai dengan ukuran PCB yang berbeda. Kemampuan penyesuaian manual ini menambah keserbagunaan sistem, sehingga dapat beradaptasi dengan berbagai macam aplikasi dalam lingkungan produksi SMT.

Inti dari efisiensi operasional Konveyor PCB SMT adalah sistem kontrol PLC yang dilengkapi dengan antarmuka layar sentuh. Pengontrol logika yang dapat diprogram (PLC) memungkinkan kontrol yang tepat atas kecepatan konveyor, fungsi start/stop, dan parameter penting lainnya, memastikan integrasi yang lancar dengan peralatan lain di lini produksi. Antarmuka layar sentuh yang intuitif menyederhanakan interaksi pengguna, memungkinkan operator memantau dan menyesuaikan pengaturan dengan mudah. Sistem kontrol canggih ini tidak hanya meningkatkan keakuratan operasional namun juga mengurangi waktu henti dengan memungkinkan pemecahan masalah dan pemeliharaan secara cepat.

Selain fungsi utamanya sebagai konveyor, sistem ini melengkapi peralatan produksi SMT penting lainnya seperti sistem penyimpanan komponen dan pengumpan, serta peralatan pembersihan dan pemeliharaan. Dengan berintegrasi secara lancar dengan penyimpanan komponen dan sistem pengumpan, Konveyor PCB SMT memastikan bahwa komponen dikirimkan secara tepat waktu dan terorganisir, mendukung proses perakitan tanpa gangguan. Selain itu, kompatibilitasnya dengan peralatan pembersihan dan pemeliharaan membantu menjaga kebersihan keseluruhan dan integritas operasional lini produksi, yang sangat penting untuk menghasilkan rakitan elektronik berkualitas tinggi.

Konveyor PCB SMT dirancang dengan mempertimbangkan daya tahan dan kemudahan perawatan. Konstruksinya yang kokoh meminimalkan keausan, sedangkan desain modularnya memfasilitasi akses cepat ke komponen untuk tugas pembersihan dan pemeliharaan. Hal ini memastikan konveyor tetap dalam kondisi optimal, sehingga mengurangi kemungkinan penundaan produksi yang disebabkan oleh kerusakan peralatan. Desain sistem yang mudah digunakan dan kinerja yang andal menjadikannya alat yang sangat diperlukan bagi produsen yang ingin meningkatkan efisiensi dan kualitas produk dalam operasi SMT mereka.

Singkatnya, Konveyor PCB SMT menggabungkan fleksibilitas, presisi, dan kontrol tingkat lanjut untuk memberikan solusi yang andal untuk tugas bongkar muat PCB dalam lini produksi SMT. Panjang konveyor yang dapat disesuaikan, penyesuaian lebar manual, dan kontrol PLC dengan antarmuka layar sentuh memberi pengguna sistem yang dapat disesuaikan dan mudah digunakan. Dengan berintegrasi secara mulus dengan sistem penyimpanan dan pengumpan komponen serta peralatan pembersihan dan pemeliharaan, sistem konveyor ini mendukung proses manufaktur yang efisien dan efisien. Baik untuk produksi skala kecil atau skala besar, Konveyor PCB SMT menawarkan kinerja dan kemampuan beradaptasi yang diperlukan untuk memenuhi tuntutan persyaratan manufaktur elektronik modern.

Fitur:

• Nama Produk: Konveyor PCB SMT
• Pasokan Udara: 4-6 Kgf/cm²
• Struktur Lintasan: Lintasan Tunggal
• Kompatibilitas Ukuran PCB: 80*50 hingga 300*120 mm
• Metode Penyesuaian Lebar: Penyesuaian Manual
• Panjang Konveyor: Dapat disesuaikan, biasanya 1000-3000 mm
• Ideal untuk digunakan dalam Peralatan Penanganan PCB
• Cocok untuk integrasi dengan Peralatan Depaneling
• Mendukung Sistem Manajemen Pasta Solder yang efisien

Parameter Teknis:

Aplikasi:

Konveyor PCB SMT Kutede, nomor model KTD-010, berasal dari ShenZhen Tiongkok, adalah peralatan penting yang dirancang untuk meningkatkan efisiensi dan keandalan lini produksi SMT. Konveyor ini banyak digunakan dalam berbagai kesempatan aplikasi yang memerlukan transportasi PCB yang presisi dan terkontrol. Sistem kontrol PLC yang canggih dengan antarmuka HMI layar sentuh memastikan pengoperasian yang lancar dan integrasi yang mudah ke dalam lingkungan manufaktur otomatis.

Dalam skenario produksi SMT modern, pengendalian lingkungan dan peralatan perlindungan ESD sangat penting untuk menjaga kualitas produk dan mencegah kerusakan pada komponen sensitif. Konveyor Kutede KTD-010 memainkan peran penting dalam pengaturan ini dengan menyediakan lingkungan yang stabil dan terkendali untuk penanganan PCB. Kemampuannya untuk mengangkut PCB dengan ketebalan mulai dari 0,4 hingga 5 mm menjadikannya serbaguna untuk spesifikasi papan yang berbeda, memastikan pengangkutan lancar dan aman tanpa risiko pelepasan listrik statis atau kontaminasi.

Panjang jalur standar konveyor sebesar 300mm sangat ideal untuk stasiun koneksi dalam jalur perakitan SMT. Ini bertindak sebagai konveyor/stasiun koneksi yang efisien, menghubungkan berbagai peralatan proses seperti mesin pick-and-place, oven reflow, dan sistem inspeksi. KTD-010 memfasilitasi alur kerja yang efisien, mengurangi penanganan manual dan meminimalkan kesalahan, sehingga meningkatkan hasil dan hasil produksi.

Selain itu, Konveyor PCB SMT Kutede sangat cocok untuk integrasi dengan unloader NG/OK, memungkinkan penyortiran otomatis atas PCB yang rusak dan berkualitas. Otomatisasi ini sangat meningkatkan keseluruhan proses produksi dengan memungkinkan pemisahan yang cepat dan akurat tanpa mengganggu aliran konveyor. Konsumsi daya maksimum sebesar 100W memastikan pengoperasian yang hemat energi, menjadikannya pilihan yang bertanggung jawab terhadap lingkungan bagi produsen yang ingin mengoptimalkan kinerja dan keberlanjutan.

Singkatnya, Konveyor PCB SMT Kutede KTD-010 sangat ideal untuk aplikasi yang membutuhkan transportasi PCB yang presisi, pengendalian lingkungan, dan perlindungan ESD. Ia unggul dalam peran konveyor dan stasiun koneksi dalam jalur SMT dan mendukung sistem unloader NG/OK untuk penyortiran yang efisien. Sistem kontrolnya yang canggih, antarmuka layar sentuh yang mudah digunakan, dan desain yang dapat disesuaikan menjadikannya aset yang andal dan sangat diperlukan dalam lingkungan perakitan PCB berkualitas tinggi.

Kustomisasi:

Kutede menawarkan layanan khusus untuk model Konveyor PCB SMT KTD-010, yang dirancang dan diproduksi di ShenZhen Cina. Konveyor ini mendukung ukuran PCB mulai dari 80*50mm hingga 300*120mm dengan lebar PCB yang berlaku 50~350mm dan ketebalan antara 0,4-5 mm, sehingga ideal untuk berbagai aplikasi SMT PCB.

Dengan daya maksimum 100W, KTD-010 memastikan pengoperasian yang efisien dan andal di lini produksi SMT. Layanan kustomisasi kami mencakup penyesuaian khusus agar sesuai dengan dimensi PCB tertentu dan integrasi dengan Peralatan Pembersihan & Pemeliharaan untuk menjaga kinerja optimal.

Selain itu, kami memberikan solusi untuk menggabungkan konveyor dengan Peralatan Pembersihan & Perawatan serta pengaturan Sistem Manajemen Pasta Solder secara lancar, sehingga meningkatkan proses produksi Anda dengan memastikan kebersihan dan penanganan pasta solder yang tepat.

Percayai keahlian Kutede untuk menghadirkan Konveyor PCB SMT khusus yang memenuhi kebutuhan produksi Anda dan meningkatkan efisiensi operasional.
