JP-DIP800-B Jalur Plug-in Otomatis Bilateral dirancang khusus untuk perakitan penyisipan komponen through-hole DIP di bengkel manufaktur elektronik. Konveyor kerja dua sisi ini mengadopsi rangka paduan aluminium dan sistem transmisi sabuk anti-statis, memungkinkan operator bekerja di kedua sisi jalur secara bersamaan untuk pekerjaan penyisipan resistor, kapasitor, konektor, dan komponen through-hole lainnya pada PCB. Dapat terhubung dengan mulus dengan jalur produksi SMT, mesin solder gelombang, pemuat & pembongkar PCB untuk membentuk alur kerja produksi perakitan DIP yang lengkap. Diterapkan secara luas untuk elektronik konsumen, peralatan rumah tangga, papan catu daya, elektronik otomotif, bengkel perakitan papan sirkuit kontrol.

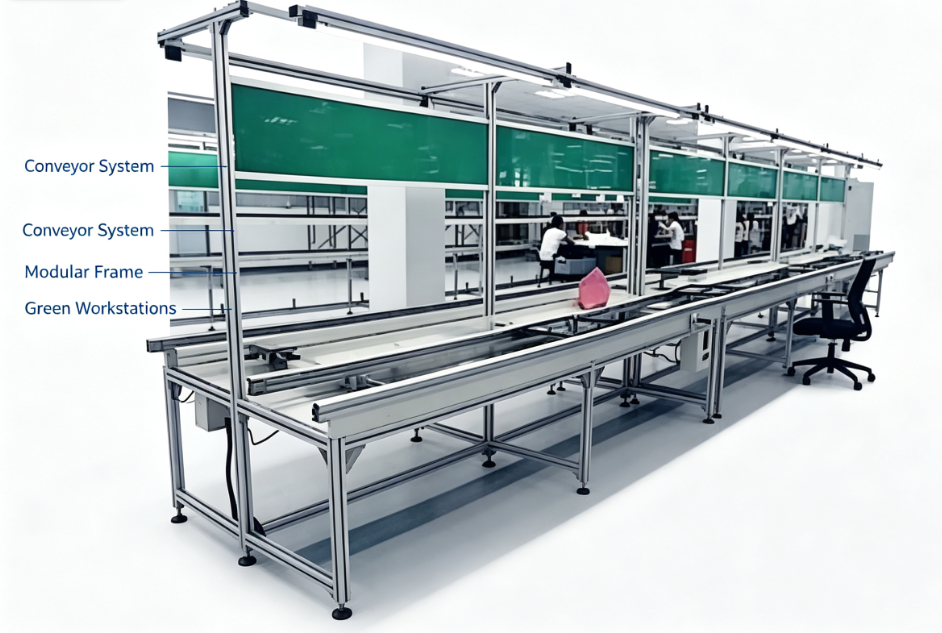

Struktur & Material Utama
- Rangka: Rangka profil aluminium industri 6063-T5 berkekuatan tinggi, perawatan permukaan anodized, anti-korosi, struktur kokoh, perakitan dan pembongkaran yang mudah. Kaki penyangga yang dapat disesuaikan untuk perataan horizontal, beradaptasi dengan lantai pabrik yang tidak rata.
- Sabuk Konveyor: Sabuk PVC hijau anti-statis impor, resistansi permukaan 10⁶~10⁹Ω, secara efektif menghilangkan listrik statis untuk melindungi komponen PCB elektronik sensitif dari kerusakan ESD. Tahan aus, kebisingan rendah, masa pakai lama.
- Rel Pemandu: Slot pemandu PCB paduan aluminium kustom, lebar yang dapat disesuaikan, mendukung berbagai ukuran papan PCB. Desain pelat anti-jatuh mencegah papan sirkuit jatuh selama transmisi.
- Sistem Daya & Penggerak: Motor kecepatan variabel fase tunggal 220V, regulasi kecepatan tanpa langkah dari 0,1~5 m/menit. Transmisi rantai yang stabil, gesekan rendah, tidak ada polusi minyak pada papan PCB.
- Aksesori Stasiun Kerja: Dilengkapi dengan panel kerja anti-statis hijau, sistem pencahayaan gantung atas, rak soket daya, rak penyimpanan komponen, alur manajemen kabel. Setiap stasiun memiliki port grounding ESD yang disediakan.
Fitur Inti
Desain kerja bilateral dua sisi: Dua baris operator dapat melakukan operasi penyisipan secara bersamaan, sangat meningkatkan efisiensi produksi, menghemat ruang lantai bengkel dibandingkan dengan dua jalur satu sisi.
Sistem perlindungan ESD penuh: Sabuk anti-statis + meja kerja anti-statis + kabel grounding, memenuhi standar anti-statis industri elektronik.
Sepenuhnya dapat disesuaikan: Panjang jalur, ketinggian, rentang lebar PCB, konfigurasi pencahayaan, soket daya, baffle dapat dimodifikasi sesuai dengan tata letak bengkel pelanggan dan persyaratan produksi.
Penyesuaian kecepatan yang mulus: Kecepatan variabel kontinu, beradaptasi dengan ritme produksi yang berbeda.
Perawatan mudah: Struktur perakitan modular, nyaman untuk inspeksi harian, penggantian suku cadang, dan relokasi saat bengkel mengatur ulang tata letak produksi.
Penghubungan mulus: Dapat terhubung dengan solder gelombang, peralatan SMT, mesin penanganan PCB untuk membangun jalur produksi DIP otomatis.
Parameter Teknis
| Parameter |
Nilai |
| Model |
JP-DIP800-B |
| Panjang Standar |
3m / 4m / 6m (Dapat Disesuaikan) |
| Tinggi Kerja |
750mm (operasi duduk) / 900~1100mm (operasi berdiri, dapat disesuaikan) |
| Rentang Lebar PCB |
50mm ~ 300mm (dapat disesuaikan) |
| Kecepatan Konveyor |
0,1~5 m/menit, kecepatan variabel tanpa langkah |
| Catu Daya |
AC220V 50/60Hz |
| Material Rangka |
Paduan aluminium 6063-T5 |
| Sabuk Konveyor |
Sabuk PVC hijau anti-statis |
| Resistansi Permukaan Sabuk |
10⁶~10⁹ Ω |
| Kebisingan |
≤60dB saat berjalan |
| Suhu Kerja |
0 ~ 45℃ |
Industri Aplikasi
Papan sirkuit peralatan rumah tangga, catu daya switching, papan driver LED, papan kontrol elektronik otomotif, PCB pengontrol industri, papan sirkuit elektronik medis, motherboard peralatan keamanan, dan produksi perakitan through-hole DIP lainnya.
Layanan Kustom
Kami mendukung kustomisasi non-standar penuh. Tim teknik kami dapat membuat gambar tata letak, simulasi 3D sesuai dengan ukuran bengkel Anda, dimensi PCB, persyaratan kapasitas produksi. Kami menyediakan panduan instalasi di lokasi, pelatihan operasi, dan layanan pemeliharaan purna jual.
