Deskripsi Produk

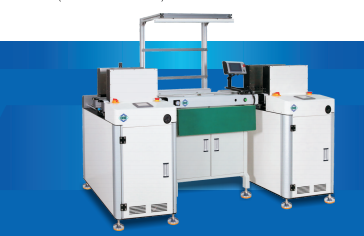

Ini CHT-CVP-600LD Automatic Drop Type Bare Board Loader & Unloader, juga dikenal sebagai PCB Destacker, adalah peralatan otomatisasi penting yang cocok dengan lini produksi SMT. Ini mewujudkan pemuatan dan penerimaan otomatis papan PCB mentah, sangat menggantikan pemberian dan pengumpulan papan manual, mengurangi biaya tenaga kerja dan risiko kontaminasi goresan PCB.
Mesin mengadopsi sistem kontrol otomatis PLC dengan panel operasi tombol merek Fuji, operasi sederhana dan logika program yang stabil. Badan utama menggunakan struktur rangka lembaran logam yang dipertebal, kokoh dan tahan lama, ketahanan guncangan yang baik, masa pakai yang lama di bawah lari bengkel 24 jam terus menerus. Dua mode kerja opsional: mode lurus dan mode pelat jatuh, pengguna dapat beralih dengan bebas sesuai dengan teknologi produksi dan jenis PCB yang berbeda.
Bilah pendorong papan terbuat dari bahan baja titanium, dengan elastisitas yang kuat, tidak mudah berubah bentuk, yang dapat memisahkan papan mentah yang ditumpuk dengan lembut tanpa merusak lapisan tembaga dan permukaan PCB. Mendukung komunikasi sinyal SMEMA standar, dapat terhubung dengan mulus dengan mesin cetak layar, pemasang SMT, mesin inspeksi AOI, dan peralatan SMT hulu & hilir lainnya, mewujudkan tautan otomatis penuh dari seluruh lini produksi.
Mesin dilengkapi dengan sabuk konveyor anti-statis, secara efektif menghilangkan listrik statis yang dihasilkan selama transmisi PCB, menghindari kerusakan elektrostatik pada papan sirkuit, cocok untuk pemrosesan papan mentah elektronik sensitif.
Parameter Teknis Inti
- Waktu siklus pemberian PCB: sekitar 6 detik, dapat disesuaikan sesuai kebutuhan pelanggan
- Kapasitas papan maks: 200 pcs (untuk PCB mentah ketebalan 1,6mm)
- Catu daya: 220V AC, fase tunggal, maks 1500VA
- Kebutuhan udara: 4~6 bar, maks 30 L/menit
- Rentang ketebalan PCB: 0,6mm ~ 4,0mm
- Tinggi konveyor: 900±20mm, tinggi lini SMT standar
- Arah transmisi papan: L-R / R-L opsional
- Berat keseluruhan: 295kg
- Dimensi luar: L1690 * W900 * H1170mm
Skenario Aplikasi
Ini banyak digunakan dalam pemuatan & pengumpulan papan mentah PCB di elektronik konsumen, elektronik otomotif, modul komunikasi, bengkel perakitan SMT papan catu daya. Mendukung modifikasi khusus pada ukuran mesin, tingkat anti-statis, konfigurasi sensor, struktur perlindungan keselamatan, panjang konveyor, dan peningkatan fungsi.
Layanan Tata Letak & Instalasi Jalur
Unit loader dan unloader dicocokkan dengan rentang ukuran PCB Anda, spesifikasi majalah, dan titik koneksi SMEMA, dan kami menyediakan gambar gratis yang menunjukkan ketinggian docking dan antarmuka sinyal dengan mesin SMT yang berdekatan. Unit tiba dirakit dan dikomisioning dengan menghubungkan daya dan kabel SMEMA.
Konfigurasi Kecepatan, Penggerak & Beban
Konveyor motor roda gigi dengan kontrol inverter menyediakan transfer konveyor kecepatan variabel untuk papan 0,6 hingga 4,0mm, dengan daya motor penggerak yang diatur untuk berat majalah. Mode pelat jatuh dan mode lurus berjalan sebagai siklus konveyor mode ketukan yang disinkronkan dengan jalur.
Operasi, Pemeliharaan & Penggunaan Energi
Operasi unit adalah tingkat konveyor kebisingan rendah, dengan motor hemat energi yang memberikan konsumsi daya rendah di seluruh shift. Desain konveyor perawatan mudah mencakup penyesuaian ketegangan sabuk, penggantian sabuk cepat, dan ketersediaan suku cadang untuk sabuk, sensor, dan bilah pendorong.
Sertifikasi, Garansi & Suku Cadang
Mesin diproduksi di bawah sistem kualitas ISO dengan antarmuka sinyal SMEMA standar, dan deklarasi kelistrikan serta data sabuk ESD disediakan untuk audit dan izin. Garansi 12 bulan mencakup rangka, penggerak, sensor, dan papan kontrol.
Waktu Tunggu, Ketentuan Pesanan & Pengemasan
Pesanan minimum 1 set, kustomisasi satu set dan branding lini konveyor OEM tersedia. Waktu pengiriman 15-20 hari pada kapasitas produksi bulanan 500 set, pasokan lini perakitan waktu tunggu singkat berdasarkan permintaan. Pengemasan kotak kayu ekspor dan pemuatan kontainer dari lini produksi kami sendiri.
Aplikasi & Kesesuaian Industri
Digunakan di pintu masuk dan keluar lini perakitan elektronik, sebelum dan sesudah printer lini produksi semikonduktor, dan di sel SMT yang memberi makan area pengujian lini produksi baterai.
Konfigurasi Workstation & Ergonomis
Sisi operasi diatur dengan bilah lini perakitan pencahayaan LED, strip soket daya, dan braket tempat sampah untuk majalah, ditambah workstation kipas pendingin opsional. Ketinggian kerja diatur agar sesuai dengan konveyor yang berdekatan untuk antarmuka lini perakitan yang ergonomis, menggunakan kaki konveyor yang dapat disesuaikan ketinggiannya.
Perlindungan Keselamatan & Integrasi Jalur
Area pengangkat majalah dan pendorong dijaga dengan panel konveyor pagar pengaman dan penutup perlindungan titik jepit, ditambah desain konveyor semi tertutup di atas sabuk, dengan tombol konveyor berhenti darurat di panel depan. Kabel antarmuka smema menghubungkan unit ke mesin hulu dan hilir, dan catatan integrasi asrs tersedia.
